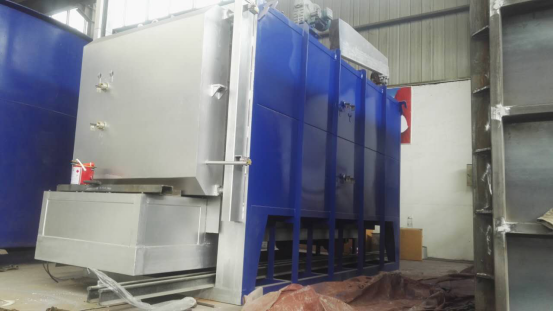

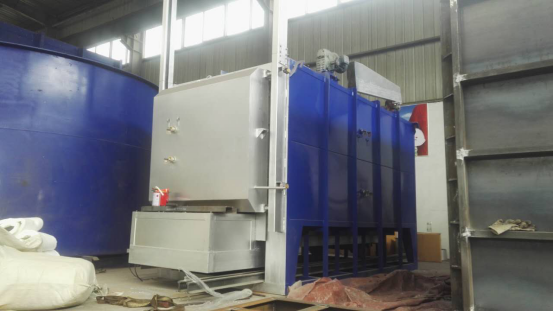

100KW臺車預熱爐
臺車式電阻爐（焊接預熱）詳情
一、 工作特點
1) 用于普通鋼、低合金鋼鑄件焊接預熱、焊后去應力回火、退火等方式的熱處理。
2) 主要技術指標
3) 額定電壓：380V±10% 三相50HZ；
4) 額定功率：100KW；
5) 溫度范圍：0℃～450℃可任意設定；
6) 爐膛尺寸：長×寬×高 3000×1100×1000mm（主要產品尺寸：鉤體890×420×400mm；牽引外筒450×210×570mm）；
7) 滿載升溫速度：0-180℃/h；
8) 爐溫穩定度：≤±10℃；
9) 爐溫均勻度： ≤±10℃
10) 控溫精度：≤±1℃；
11) 爐體表面溫升：≤30℃ （450℃保溫2h后）；
12) 控溫區數：2區；
13) 臺車***大裝載量：5噸；
14) 空爐升溫時間：≤1.0h
15) 滿載升至250℃時間：≤2.4h
16) 滿載升至450℃時間：≤4.5h
二、 基本結構
1) 爐襯：全纖維爐襯；材料：良好硅酸鋁耐火纖維；
2) 調功方式：PID可控硅調功；
3) 控制儀：控溫儀并可通過計算機進行信息采集及程序控制
4) 加熱器件：采用電阻帶加熱方式材質OCr25Al5
5) 加熱方式：爐體五面加熱（臺車加熱）
6) 密封方式：爐臺兩側采用迷宮密封，爐門自動軌跡壓緊。
7) 記錄儀：采用彩屏無紙記錄儀實時記錄工藝曲線，可適時顯示溫度加溫曲線，數據可下載至U盤，計算機可進行管理打印（2區）；
三、 其他要求
1) 應保證爐門與爐體及臺車底與爐體的良好密封。
2) 爐殼由型鋼及鋼板焊接而成，應具有足夠強度和剛度，不變形。
3) 臺車底部耐火磚應選用良好耐火磚，并配備耐熱鋼爐底板。
4) 臺車進出及爐門升降設有獨立工作臺。
5) 耐火纖維的固定采用粘貼+錨釘固定方式，保證牢固及耐沖擊。
6) 熱電偶采用國內知名廠家產品。
7) 電氣屏柜應有電壓表電流表實時監控電阻帶工作狀態
8) 控制系統能對整個熱處理工藝過程進行監督、控制和數據管理（包括數據下載）。
