銅鋁復合排退火爐
2 臺套 6500×1700×1700mm( 長×寬×高）的銅鋁復合排退火爐的技術參數及技術要求，達成如下技術協議條款：
一、概述
1.1． 工件信息：銅鋁復合排
1.2.主要產品規格:zui大長度6000mm，寬80mm,厚6mm
1.3．設備組成：2臺加熱爐爐體+2套電加熱器+1臺真空泵+4套爐頭+4套爐罐+2套控制系統組成。
1.4.退火曲線：室溫→380℃升溫（約2h）, 380℃（保溫2.5h），出爐
二、zui大能源參數
2.1．zui大能源參數
電源 | |||
序號 | 項目 | 參數 | 備注 |
1 | zui大裝機功率 | 約425KW | 1臺套 |
2 | 電壓 | AC380V 3+2p | |
3 | 頻率 | 50HZ | |
2.2．現場條件
車間頂部zui低點：6m
車間大門：寬4mx高4.5m
起重機：10噸以上
設備基礎：需方自建（供方提供平面布置圖）
能源供應：需方自建，將能源引至設備接入口
場地：19x18m（長x寬）
三、設備主要參數描述
主要技術參數 | ||
序號 | 名 稱 | 數據 |
1 | 爐膛尺寸 | 6500×1600×1600mm( 長×寬×高） |
2 | 爐罐尺寸 | Φ1200x6900mm |
3 | 內筐裝料尺寸 | Φ1000x6000mm |
4 | 裝載量 | 2.5t |
5 | 控溫精度 | ±1.5℃ |
6 | 爐溫均勻性 | ±5℃（500℃） |
7 | 額定溫度（℃） | 500℃ |
8 | 爐膛總控溫區數 | 4區 |
9 | 加熱功率 | 400KW |
10 | 爐體結構 | Q235型材+板材 |
11 | 爐體耐火保溫材料 | 爐頂、側墻：陶瓷纖維；臺車：耐火磚+澆筑料 |
12 | 爐罐材質 | 321，8mm鋼板 |
13 | 爐頭 | 側開式，螺栓壓緊 |
14 | 內筐材質 | 304，3mm鋼板 |
15 | 爐底工作面距地面高度 | ≤980mm |
16 | 臺車驅動方式 | 1套擺線針輪式減速機 |
四、設備方案描述：

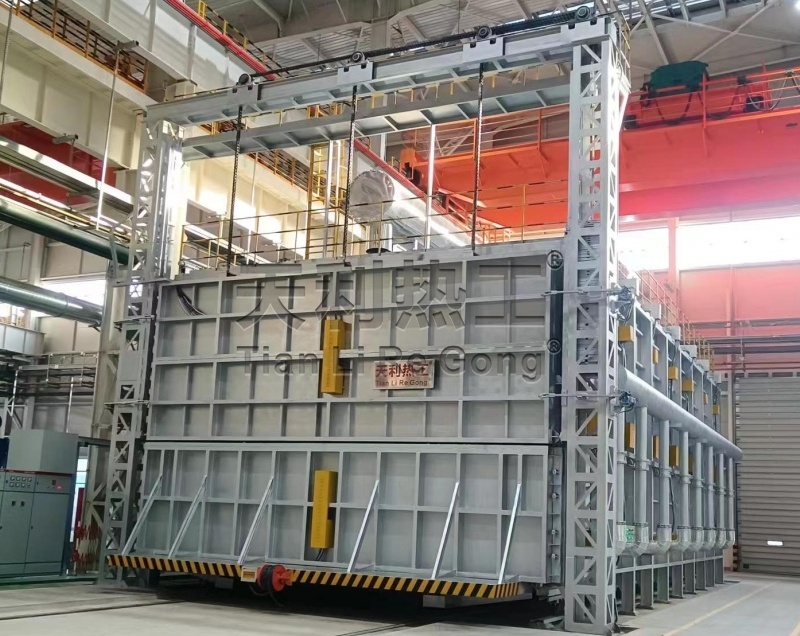

設備結構：本設備為臺車式熱處理爐，工件放置在內筐內部，通過由爐外工作臺驅動料架進入到爐罐內，爐罐放置在臺車上。臺車帶動爐罐進入到爐內進行熱處理。
設備組成：本熱處理爐主要由爐體、爐襯、臺車、熱風循環系統、電加熱元件、爐罐、爐頭、料架、工作臺、電氣控制部分組成。
